安科瑞能源物聯網云平臺光伏防逆流解決方案

一、方案背景

在當今大力發展清潔能源的時代背景下，光伏發電作為一種可持續的能源解決方案，正得到越來越廣泛的應用。光伏發電過程中出現的逆流問題，給電網的安全穩定運行帶來了諸多挑戰。若不能有效解決，不僅可能影響電網的電能質量，還可能對電網設備造成損害。在此背景下，物聯網防逆流方案，精準解決光伏系統余電反送電網的難題，規避罰款風險并提升能源收益。

二、應用場景

適用在工商業光伏、戶用光儲中余電不上網的場景，解決防逆流的問題。

三、解決方案

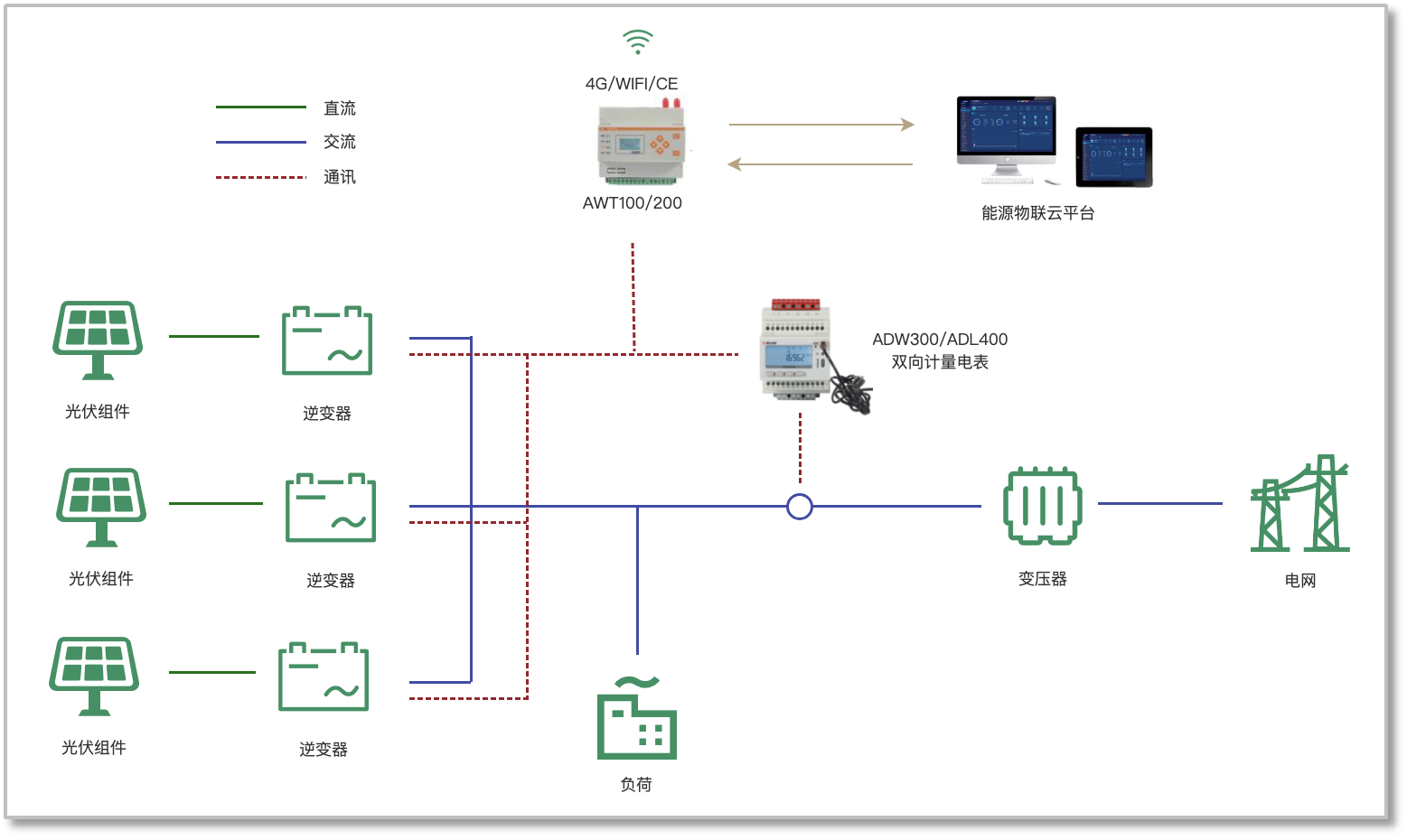

防逆流柔性調節通過加裝物聯網網關與雙向計量電表，監測市電總進線處的功率和逆變器實時的發電功率，通過網關內置的智能算法，以最快10秒為一個檢測周期，持續跟蹤負荷變化，動態調節逆變器的有功功率輸出，既達到防逆流的目的，又兼顧了發電效益，使得光伏在不切斷的情況下，應發盡發。

AWT系列物聯網網關：內置智能算法可以實時跟蹤負荷變化，動態調節逆變器的有功功率；

ADW300/ADL400雙向計量電表：監測市電總進線處的功率。

四、平臺功能

借助Acrel-EIoT能源物聯網云平臺，可對光伏系統以及用電負荷展開實時監測。結合先進的智能算法，不僅可以靈活調節逆變器處理，有效避免逆流現象，還能充分滿足能效管理數字化、安全分析智能化等方面的需求。

1、光伏綜合看板

展示了單個光伏站點的基本信息，天氣情況等數據，通過組態圖的方式展示單個站點的能量流向圖，以及當日、當月、當年的自發自用電量比例，實時輻照度曲線、發電功率曲線、用電功率曲線等數據。

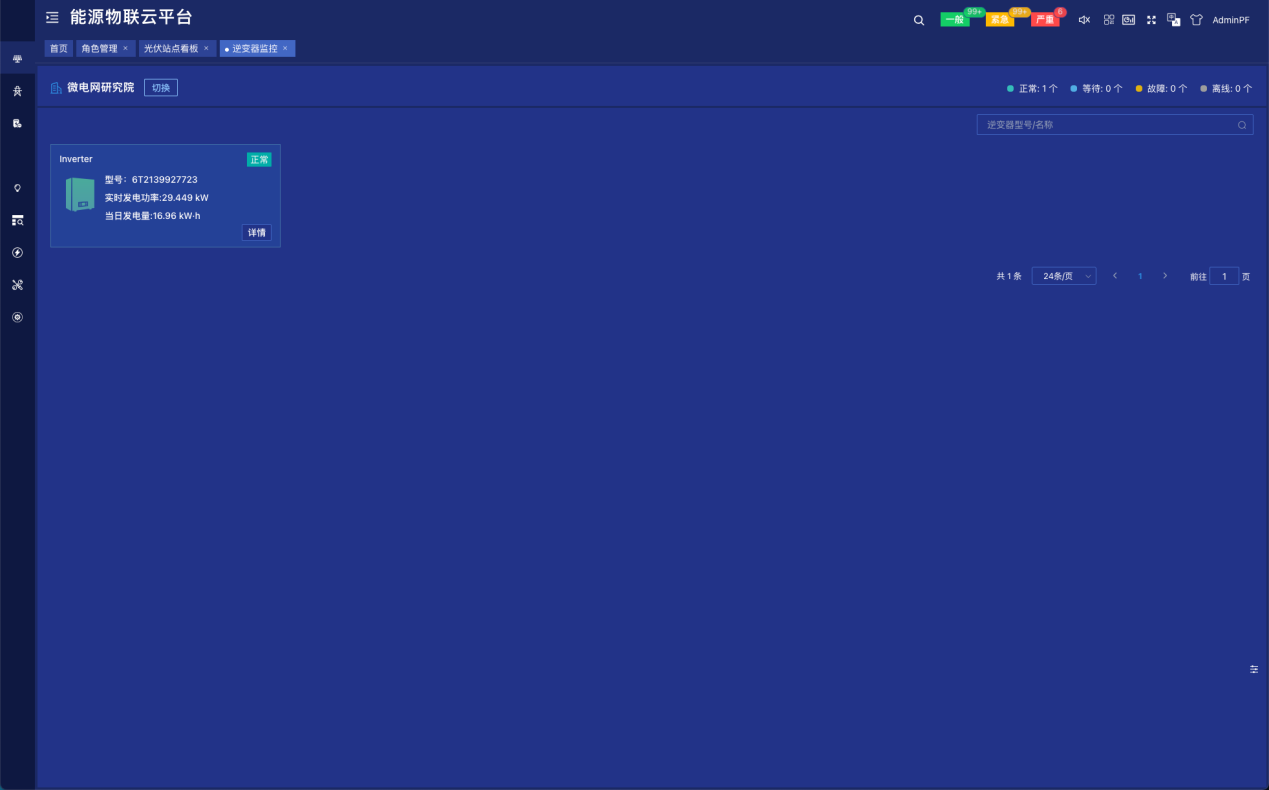

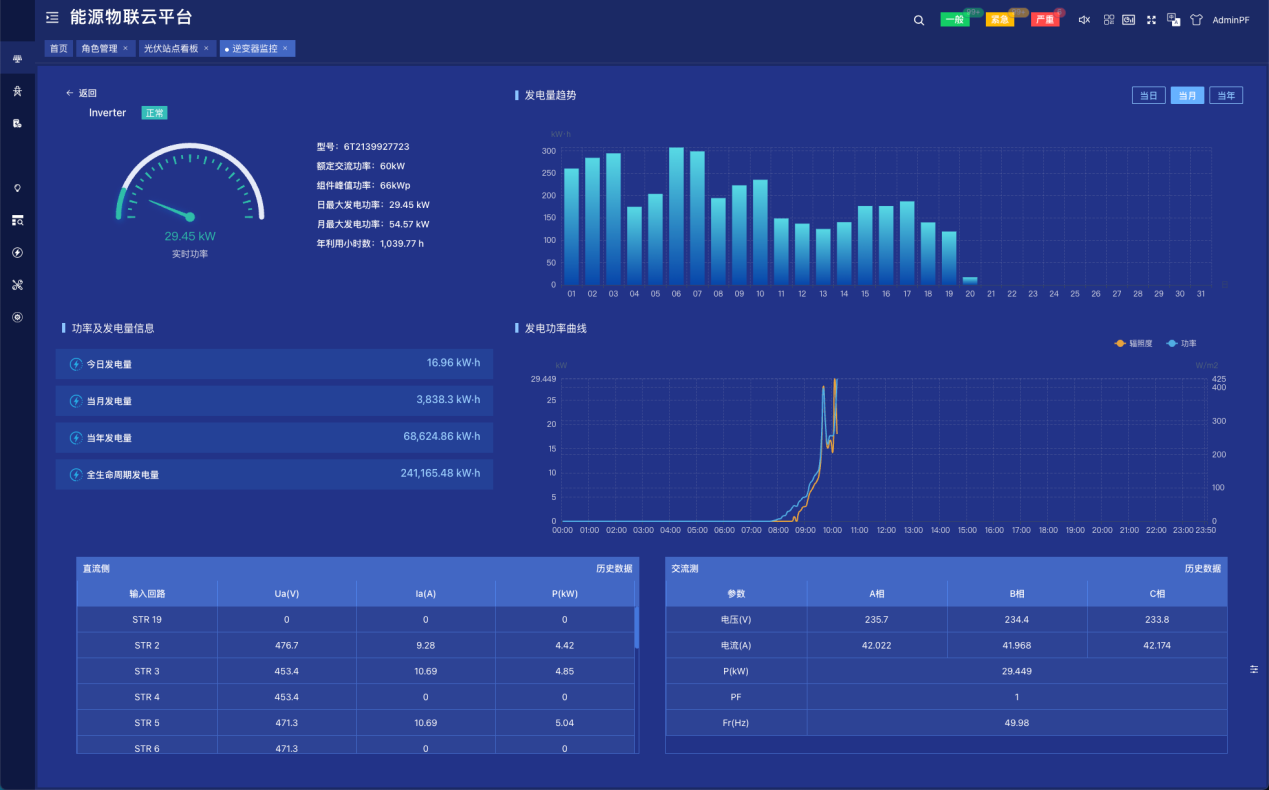

2、逆變器監控

展示了項目下所有逆變器信息，用戶在列表頁面可直觀查看逆變器基本信息及逆變器狀態，如需查看逆變器詳細信息及發電量統計等數據，點擊詳情按鈕，進入詳情頁查看。

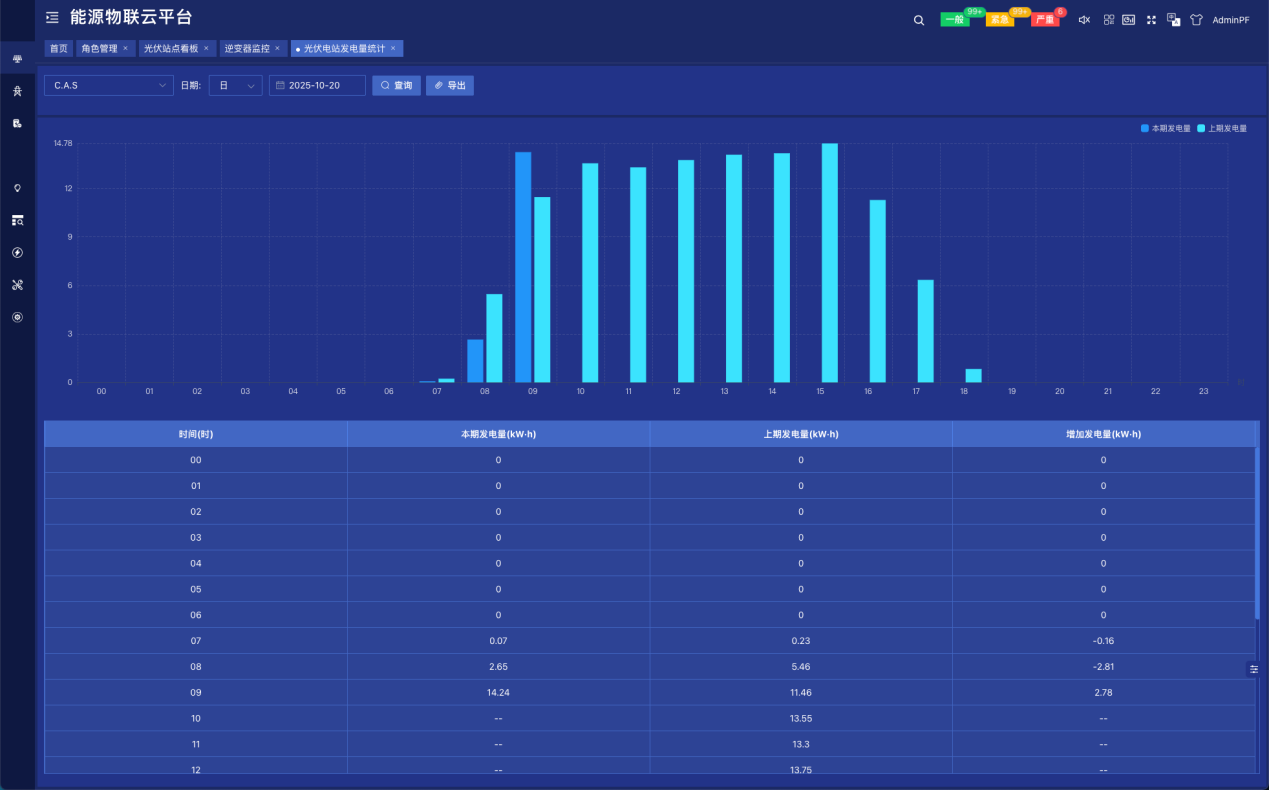

3、光伏電站發電量統計

以柱狀圖和表格兩種形式展示了光伏電站的發電量數據。切換年月日和日期可查看不同時間段的發電量與同時段往期數據。本頁面支持報表導出，點擊導出按鈕即可導出相應數據，導出報表為excel格式。

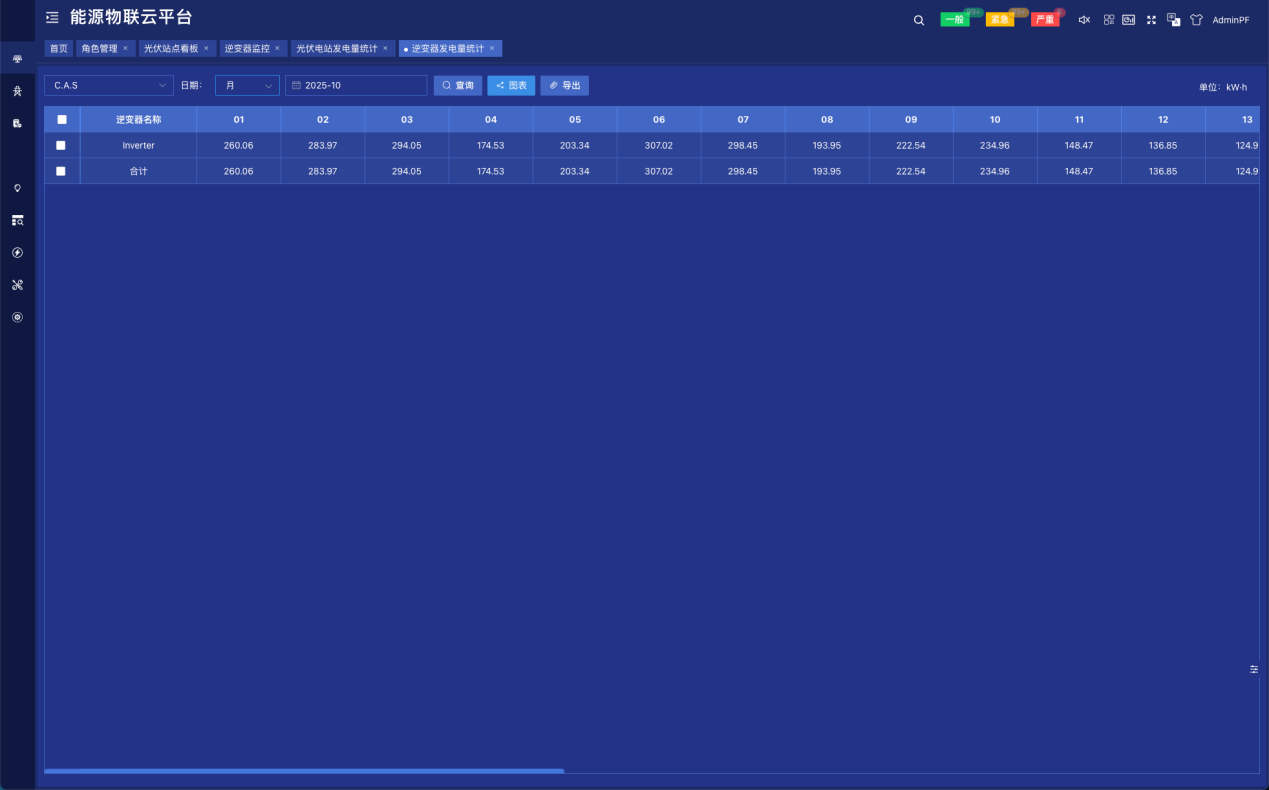

4、逆變器發電量統計

以表格的形式展示了項目下逆變器的發電量數據。切換年月日和日期可查看不同時段的發電量。選擇一條或者多條數據可以生成圖表進行展示。本頁面支持報表導出，點擊導出按鈕即可導出相應數據，導出報表為excel格式。

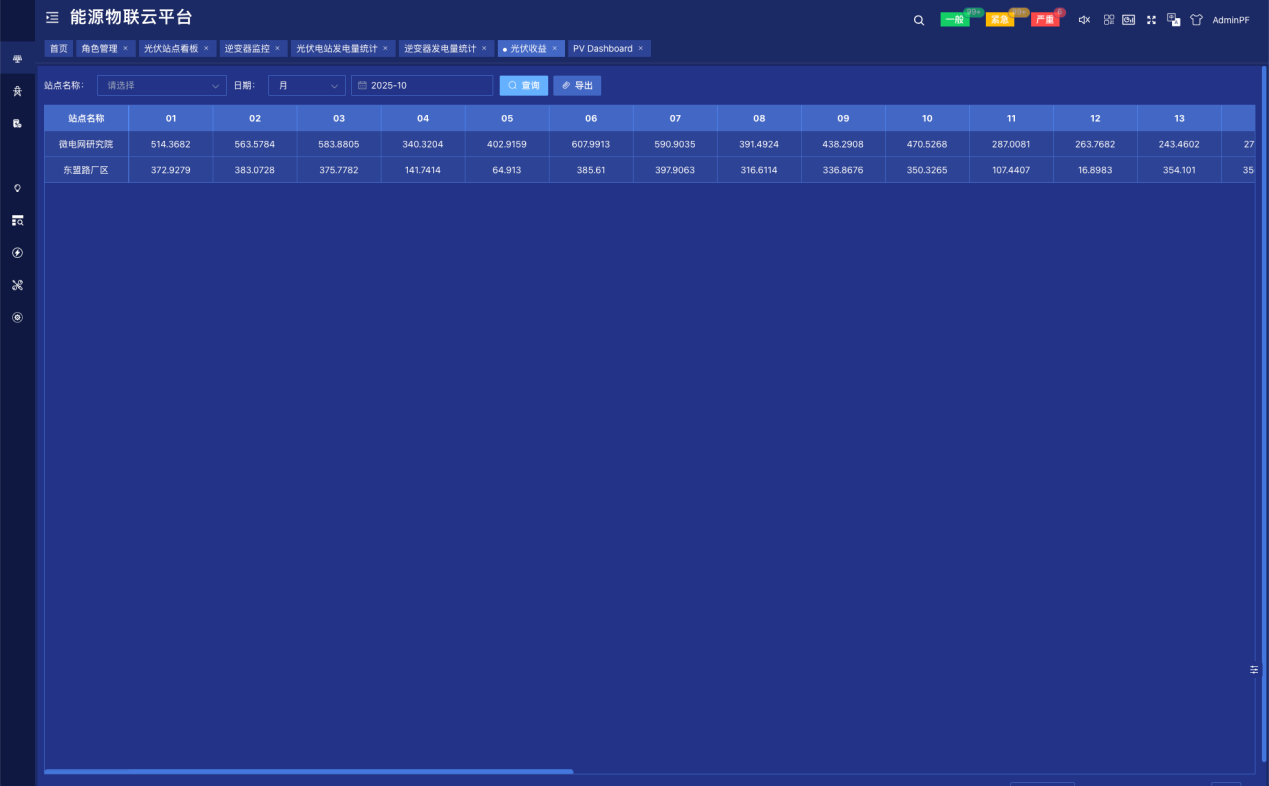

5、光伏收益統計

以表格的形式展示了各站點的發電收益數據。切換年月日和日期可查看不同時段的收益數據。本頁面支持報表導出，點擊導出按鈕即可導出相應數據，導出報表為excel格式。

五、高兼容性

本方案具備高度的設備兼容性與平臺開放性，已成功實現與華為、陽光電源、錦浪、正泰、固德威、古瑞瓦特等主流逆變器廠商的協議對接，可無縫集成逆變器的數據采集與功率控制功能，實現防逆流的功能。確保了防逆流方案在不同項目中的快速適配與靈活擴展，為用戶提供穩定可靠的一站式解決方案。

六、硬件設備

1、AWT200

AWT200 數據通訊網關應用于各種終端設備的數據采集與數據分析。實現設備的監測、控制、計算，為系 統與設備之間建立通訊紐帶，實現雙向的數據通訊。實時監測并及時發現異常數據，同時自身根據用戶規則 進行邏輯判斷，極大的節省了人力和通訊成本。

2、雙向計量電表

ADW300電表

ADW300無線計量儀表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

ADL400電表

ADL400導軌式多功能電能表，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。
