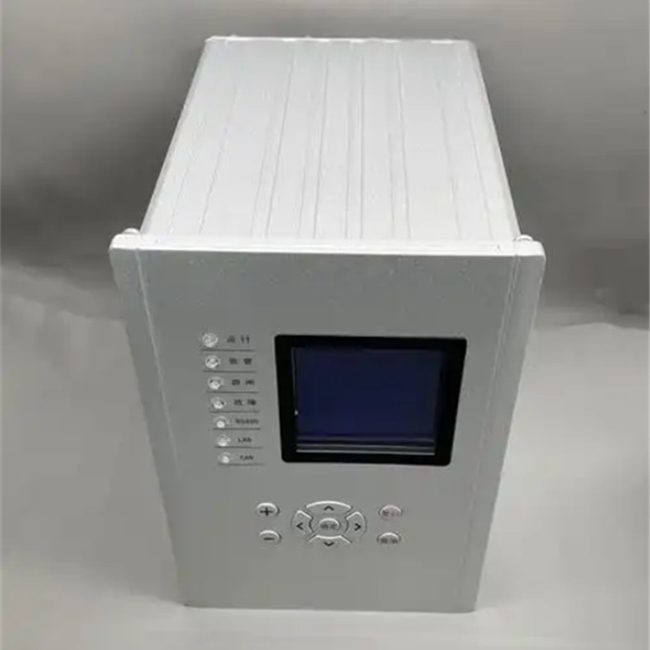

在電力系統中，母線電弧光故障猶如一顆“定時威脅”，其瞬間釋放的高溫與強光可引發設備爆炸、人員傷亡及大面積停電，傳統保護裝置因反應遲緩、誤動率高等問題難以應對。安科瑞ARB6系列母線電弧光保護裝置通過模塊化硬件設計，構建起一套高效、可靠的安全防護體系，為中低壓配電系統提供“毫秒級”精準守護。
1.模塊化設計：功能集成與性能躍升
ARB6系列裝置采用全模塊化架構，集成電源、CPU、弧光采集、模擬量采集、開入開出、通訊及人機接口等八大核心模塊。這種設計實現了“即插即用”的靈活配置：例如，弧光采集模塊可支持20路探頭接入，覆蓋母線室、斷路器室、電纜室等關鍵區域；模擬量模塊可同步采集12路電流與3路電壓信號，精準監測系統運行狀態；通訊模塊支持RS485、以太網及GPS對時接口，可無縫對接Acrel-2000電力監控系統，實現數據實時上傳與遠程管控。
硬件性能方面，裝置搭載550MHz主頻處理器與16位同步采樣A/D，每周波48點高速采樣，配合512K Flash與4M外置存儲，確保數據處理的實時性與可靠性。其電磁兼容性達IV級標準，可抵御電快速瞬變脈沖群、靜電放電等干擾，在復雜工業環境中穩定運行。
2.快速響應：從檢測到切斷的“安全閉環”
ARB6系列裝置通過“弧光+電流”雙判據邏輯，實現故障的極速識別與切除。當弧光探頭檢測到異常光信號時，裝置可在≤1ms內觸發告警，并結合電流突變值（≤7ms）確認故障，驅動快速繼電器切斷電源。這一過程比傳統保護裝置縮短了80%以上，有效限制電弧能量釋放，避免設備燒毀與人員傷亡。
3.靈活適配：多場景下的安全守護
模塊化設計使ARB6系列裝置可靈活適配不同應用場景：在母線保護中，可通過擴展弧光探頭數量實現全柜覆蓋；在開關柜保護中，可配置失靈保護、CT斷線監測等輔助功能，提升系統冗余度。其故障錄波功能可記錄故障前2個周波與后10個周波的波形數據，為運維分析提供詳實依據，助力預防性維護。
ARB6系列母線電弧光保護裝置以模塊化設計為基石，通過高性能硬件、快速響應邏輯與靈活適配能力，構建起一道堅不可摧的“安全屏障”，為電力系統穩定運行保駕護航。
