華為逆變器防逆流電表嵌入式開孔88*88

簡要描述：華為逆變器防逆流電表嵌入式開孔88*88
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數?？蓭S485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。

  • 產品型號：PZ96L-E4/KC
  • 廠商性質：生產廠家
  • 更新時間：2025-09-12
  • 訪  問  量：17

產品介紹

PZ系列電能表，采用交流采樣技術，可直接或間接測量三相電網中的電流和電壓、功率、電能等電參量。既可用于本地顯示，又能與工控設備連接，組成測控系統。產品符合企業標準Q31/0114000129C017-2016《PZ系列交流可編程數顯智能表》的規定。

儀表具有RS-485通訊接口，采用兼容Modbus-RTU協議；可將電量信號轉換成標準的模擬量輸出；可帶四路（兩路）開關量輸入/兩路開關量輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊等參數設置和控制。

測量有功電能（EPI/EPE）、無功電能（EQL/EQC）、有功功率、無功功率、功率因數、三相電壓、三相電流、頻率；

PZ96L-E4/KC+smartlogger已協議對接過華為逆變器

一、應用組網圖

華為逆變器防逆流電表嵌入式開孔88*88

二、外形安裝

接線方式
華為逆變器防逆流電表嵌入式開孔88*88
低壓三相四線接線圖



華為逆變器防逆流電表嵌入式開孔88*88
高壓2PT2CT三相三線接線圖

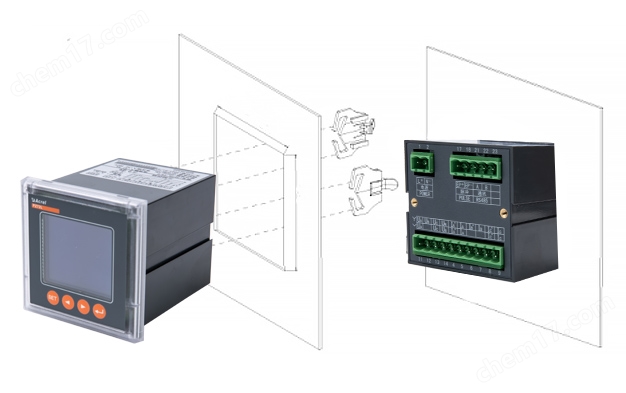

安裝示意
華為逆變器防逆流電表嵌入式開孔88*88
安裝步驟：安裝方式為屏裝式，采用兩側卡扣擠壓固定，具體操作如下：
1、在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔
2、把儀表插入配電盤儀表孔中，插入儀表后，用卡扣固定安裝。

華為逆變器防逆流電表嵌入式開孔88*88

華為逆變器防逆流電表嵌入式開孔88*88
